圓振動篩

進料尺寸：400mm

　　生產能力：8-800m³/h

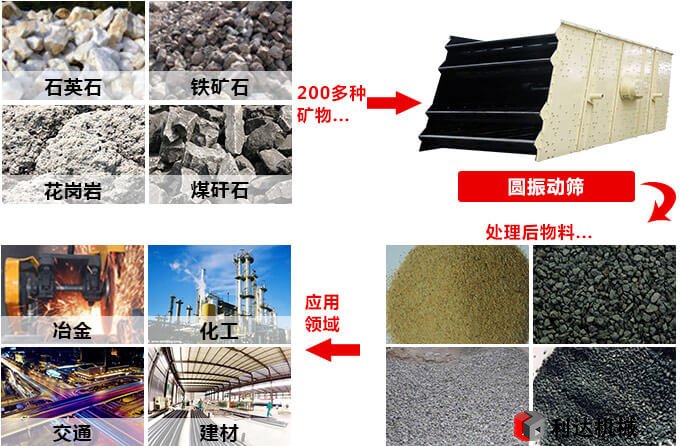

　　應用領域：適用于礦山開采、礦石破碎、機制砂生產、混凝土攪拌站、高速公路、鐵路、建筑用砂等行業。

　　適用物料：河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、煤矸石、鵝卵石、頁巖、青石等。

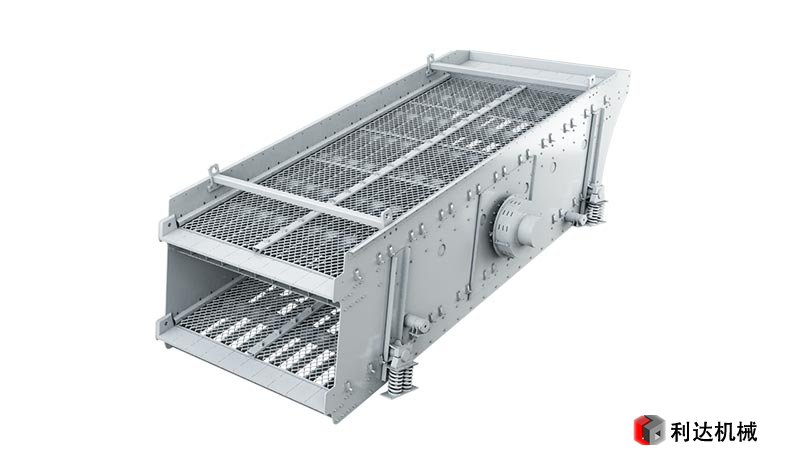

　　圓振動篩是一種多層數、高效的新型振動篩，采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多，具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點。

　　突出優勢：

　　篩分效率高

　　由于篩箱振動強烈，減少了物料堵塞篩孔的現象，使篩子具有較高的篩分效率和生產率。

　　電機壽命長

　　傳動部分增加了中間過渡軸承座，中間過渡軸承座的應用有效保護了電機，延長了電機使用壽命。

　　結構先進，運轉可靠

　　結構上采用筒體式激振器及偏塊調節裝置，先進的鉚釘連接裝配式機架結構提高了設備使用壽命，彈簧減振裝置減小了對基礎的沖擊力，在正常使用，工作中發生突發故障的機率較小。

　　設計獨特，堵塞少

　　直接接觸物料的零部件全部采用不銹鋼材料加工制造，清洗極為方便，篩網設計精巧耐用，效率高，使用壽命長，網孔不堵塞，粉末不飛揚，可篩500目或0.028mm。

　　部件堅固耐用

　　驅動篩機采用了結構簡單、制造維修容易的瓣形聯軸器和撓性盤聯軸器，柔性連接,運轉平穩，克服了萬向聯軸器易損壞的缺陷。

　　高效篩分，安全可靠

　　設備整體加入了高效篩分生產技術，顯出了整體高效的加工和生產優勢，獨特的篩分生產技術和設計程度上節省了整體的生產優勢，讓整個設備更加方便和安全化篩分。

　　工作原理：

　　圓振動篩作為篩分機的一種，主要由于激振器不平衡重輪旋轉，產生徑向變化的離心慣性力（激振力），驅動篩箱，使篩子產生振動的一種篩分機械。篩框的運動軌跡為橢圓。篩上物料受篩面向上運動的作用力而被拋起，前進一段距離后，再落回篩面。如此反復進行，在從給料端向排料端運動的過程中完成篩分。通過改變配重的重量和位置可以調節振動篩的振幅。

振動篩技術參數：

型號規格	篩網 層數	篩網面積 (㎡)	篩孔尺寸 (mm)	最大進料尺寸 (mm)	處理能力 (m³/h)	振動功率 (r/min)	雙振幅 (mm)	電機功率 (kw)	篩面傾角 (°)	篩面規格 (mm)	總重量 (kg)	外形尺寸 (長×寬×高)(mm)
2YK1225	2	6	4-50	400	8-60	800-970	8	6P 5.5	20	1200×2500	3500	2930×1860×870
3YK1225	3	9	4-50	400	10-70	800-970	8	6P 5.5	20	1200×2500	3850	3070×1860×1210
2YK1230	2	7.2	4-50	400	12-78	800-970	8	6P 7.5	20	1200×3000	4200	3430×1860×870
3YK1230	3	10.8	4-50	400	13-80	800-970	8	6P 7.5	20	1200×3000	4600	3570×1860×1210
2YK1237	2	8.88	4-50	400	15-86	800-970	8	6P 7.5	20	1200×3700	4600	4050×1860×870
3YK1237	3	13.32	4-50	400	16-90	800-970	8	6P 7.5	20	1200×3700	5200	4270×1860×1210
2YK1535	2	10.5	5-50	400	20-125	800-970	8	6P 11	20	1500×3500	5890	4120×2210×1230
3YK1535	3	15.75	5-50	400	21-125	800-970	8	6P 11	20	1500×3500	6700	4360×2210×1610
2YK1545	2	13.5	5-50	400	22-150	800-970	8	6P 15	20	1500×4500	6330	5120×2210×1230
3YK1545	3	20.25	5-50	400	22-150	800-970	8	6P 15	20	1500×4500	6800	5360×2210×1610
4YK1545	4	27	5-50	400	22-155	800-970	8	6P 18.5	20	1500×4500	7800	5930×2210×2060
2YK1548	2	14.4	5-50	400	22.5-162	800-970	8	6P 15	20	1500×4800	6980	5420×2210×1230
3YK1548	3	21.6	5-50	400	22.5-162	800-970	11	6P 15	20	1500×4800	7700	5660×2210×1610
4YK1548	4	28.8	5-50	400	22.5-162	800-970	8	6P 18.5	20	1500×4800	8700	6230×2210×2060
2YK1848	2	17.28	5-80	400	25-206	750	8	6P 18.5	20	1800×4800	9080	5420×2550×1420
3YK1848	3	25.92	5-80	400	32-276	750	8	6P 18.5	20	1800×4800	9600	5660×2550×1780
4YK1848	4	34.56	5-80	400	32-285	750	8	6P 22	20	1800×4800	11100	6290×2550×2160
2YK1854	2	19.44	5-80	400	32-312	800-970	8	6P 18.5	20	1800×5400	10150	5960×2550×1420
3YK1854	3	29.16	5-80	400	32-312	800-970	8	6P 22	20	1800×5400	10840	6260×2550×1780
4YK1854	4	38.88	5-80	400	32-336	800-970	8	6P 30	20	1800×5400	12840	6830×2550×2160
2YK2160	2	25.2	5-100	400	50-475	970	8	6P 30	20	2100×6000	11780	6720×2840×1530
3YK2160	3	37.8	5-100	400	50-475	970	8	6P 30	20	2100×6000	12800	7030×2840×1910
4YK2160	4	50.4	5-100	400	50-497	970	8	6P 37	20	2100×6000	14800	7300×2840×2380
2YK2460	2	28.8	5-100	400	65-550	970	8	6P 37	20	2400×6000	15600	7020×3140×1530
3YK2460	3	43.2	5-100	400	70-620	970	8	6P 37	20	2400×6000	17600	7300×3140×1910
4YK2460	4	57.6	5-100	400	80-680	970	8	6P 45	20	2400×6000	19600	7600×3140×2380
2YK2870	2	39.2	5-100	400	120-680	750	8	8P 22×2	20	2800×7000	21200	7600×4320×1620
3YK2870	3	58.8	5-100	400	180-720	750	8	8P 22×2	20	2800×7000	22400	7800×4320×2120
2YK3072	2	43.2	5-100	400	200-700	750	8	8P 22×2	20	3000×7200	23600	7800×4520×1750
3YK3072	3	64.8	5-100	400	230-800	750	8	8P 22×2	20	3000×7200	25500	8000×4520×2300
